Diseño de Muros de Contención en Chiguayante: Estabilidad en...

La normativa sísmica NCh433.Of1996 Mod.2012 y la NCh1508 para estabilidad de taludes son el punto de partida obligado para cualquier diseño de muros de contención en Chiguayante. La ciudad, emplazada sobre la llanura fluvial del río Biobío y rodeada de cerros con pendientes significativas, enfrenta un doble desafío: suelos granulares de origen sedimentario con alta permeabilidad en las zonas bajas y la presencia de roca meteorizada en las laderas, todo ello bajo una aceleración sísmica efectiva que exige cálculos de empuje pseudo-estáticos muy rigurosos. Un diseño que ignore la interacción suelo-estructura en este contexto particular está condenado a presentar desplazamientos diferidos o fallas por volteo. Nuestro equipo técnico aborda cada proyecto integrando ensayos de mecánica de suelos específicos, modelación en software de elementos finitos y la experiencia de haber trabajado en las condiciones locales de la comuna, donde la napa freática puede aparecer a profundidades variables según la cercanía al río.

En suelos granulares de Chiguayante, un drenaje mal diseñado genera empujes hidrostáticos que duplican la carga lateral sobre el muro.

Nuestras áreas de servicio

Método y cobertura

La geología de Chiguayante está dominada por depósitos fluviales no consolidados, con intercalaciones de gravas arenosas y lentes de limo, mientras que los sectores altos presentan suelos residuales de la Formación Quiriquina. Esta dualidad obliga a que un diseño de muros de contención eficiente no se base en parámetros genéricos: en las zonas planas, la capacidad de soporte puede ser adecuada pero el riesgo de erosión interna por flujo de agua exige sistemas de drenaje calculados con precisión. En los 5.000 metros de perímetro urbano que se extienden entre el río y los cerros, hemos constatado que el ángulo de fricción interna varía de 28° a 36° en distancias cortas. Para caracterizar correctamente la masa de suelo, combinamos la exploración geotécnica con un ensayo CPT que permite obtener un perfil continuo de resistencia sin alterar la muestra, algo crítico cuando se diseñan muros anclados o en voladizo sobre arenas limpias. La respuesta dinámica del terreno se modela considerando la clase de sitio definida por la velocidad de onda de corte, asegurando que el muro trabaje como un sistema integrado y no como un elemento aislado durante un sismo.

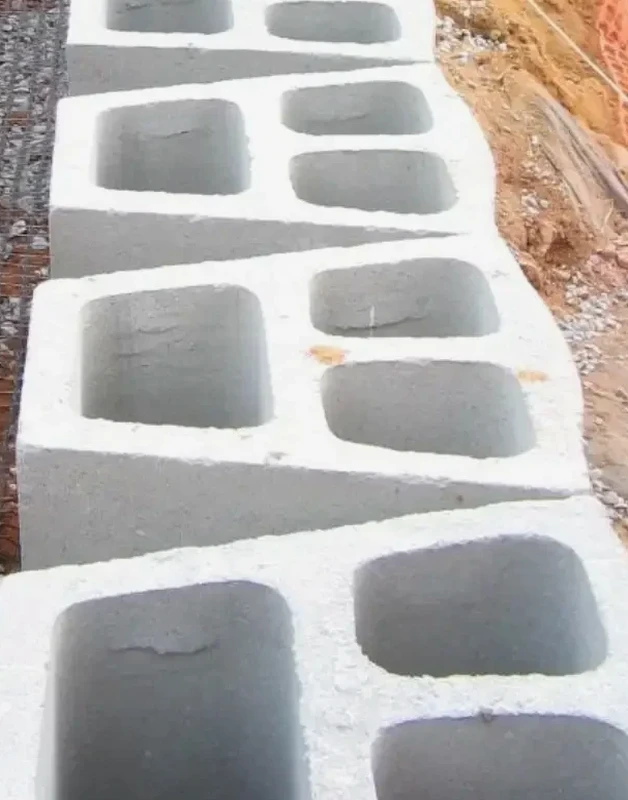

Diseño de Muros de Contención en Chiguayante: Estabilidad en Terrenos Complejos — Imagen técnica — Chiguayante

Contexto regional

Un edificio de 8 pisos en la avenida Manuel Rodríguez, en Chiguayante, excavó dos niveles de subterráneo a menos de 15 metros de una quebrada activa. El contratista inicial propuso un muro en voladizo sin anclajes, confiando en la cohesión aparente de un limo arcilloso que resultó tener un índice de plasticidad del 22%. La revisión geotécnica detectó que, bajo carga sísmica, ese material perdía resistencia no drenada y el factor de seguridad al deslizamiento caía a 0.9. La solución final combinó un muro de contrafuerte con un sistema de drenaje profundo y un relleno estructural de alto ángulo de fricción. La lección es clara: en esta ciudad no basta con calcular el empuje activo de Rankine; hay que verificar la estabilidad interna y externa en condición drenada y no drenada, modelar el efecto de la succión matricial en suelos parcialmente saturados y ejecutar un control de deformaciones durante la excavación. La omisión de un estudio de mecánica de suelos específico es la causa raíz del 80% de las patologías en muros residenciales de la comuna.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

WhatsApp directo: +56 9 7709 2993

La forma más rápida de cotizar

Email: contacto@geotecnia1.xyz

Video del proceso

Estándares relevantes

NCh 433.Of1996 Mod.2012 (Diseño sísmico de edificios), NCh 1508:2014 (Geotecnia - Estabilidad de taludes y muros), NCh 2369.Of2003 (Diseño sísmico de estructuras industriales), ACI 318-19 (Requisitos de reglamento para concreto estructural)

Parámetros de referencia

Parámetro	Valor típico
Tipología de muros analizados	Voladizo, contrafuerte, suelo reforzado, criba, gaviones
Norma sísmica de referencia	NCh 433.Of1996 Mod.2012 (Zona 3)
Aceleración máxima efectiva	0.35g a 0.40g según microzona
Factor de seguridad al volteo	≥ 2.0 (estático) / ≥ 1.5 (sísmico)
Factor de seguridad al deslizamiento	≥ 1.5 (estático) / ≥ 1.2 (sísmico)
Sistema de drenaje obligatorio	Dren francés, geodren planar, lloradores
Modelo de análisis de estabilidad	Equilibrio límite (Spencer) + FEM (PLAXIS 2D/3D)

Preguntas comunes

¿Qué tipo de muro de contención es más adecuado para los suelos arenosos típicos de Chiguayante?

En las terrazas fluviales de Chiguayante, donde predominan arenas y gravas limpias, los muros en voladizo con un sistema de drenaje robusto suelen ser la opción más eficiente. Si la altura supera los 4 metros, se evalúa el uso de contrafuertes. Para laderas de cerro con suelos residuales, el suelo reforzado con geogrillas se adapta bien porque tolera asentamientos diferenciales sin perder integridad. La clave siempre es determinar el ángulo de fricción real mediante ensayos SPT o CPT.

¿Cuánto cuesta el diseño de un muro de contención en Chiguayante?

El rango de inversión para un diseño de muro de contención en Chiguayante oscila entre $573.000 y $1.916.000. La variación depende de la altura del muro, la complejidad geotécnica del sitio, el tipo de análisis sísmico requerido y si se necesitan estudios de mecánica de suelos complementarios o modelación numérica avanzada.

¿Qué sucede si no se instala un sistema de drenaje adecuado detrás del muro en esta zona?

El mayor riesgo es la acumulación de presión hidrostática. Durante los intensos frentes de lluvia que afectan la cuenca del Biobío, el agua se infiltra en el relleno y, sin un dren francés o geodren que la evacúe, el empuje sobre el muro puede duplicarse o triplicarse. Esto genera desplomes, fisuras por flexión o incluso el colapso por vuelco, especialmente en suelos granulares finos que pierden su cohesión aparente al saturarse.

¿Incluyen la firma de un ingeniero civil responsable en el diseño?

Sí, todos los planos y memorias de cálculo son firmados por un ingeniero civil especialista en geotecnia con registro vigente. La documentación cumple con los requisitos de la Dirección de Obras Municipales de Chiguayante y se presenta para la obtención del permiso de edificación correspondiente.
